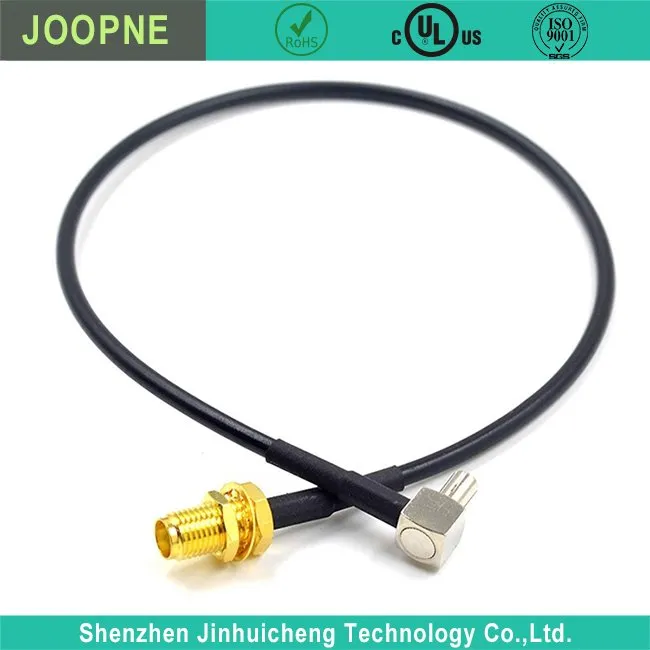

Câble coaxial RF

Les câbles coaxiaux RF (radiofréquence) sont un type de câble spécialement conçu pour la transmission de signaux électriques haute fréquence, couramment utilisés dans diverses applications impliquant les communications radio, les télécommunications, la télévision et les réseaux.

Construction:

Conducteur interne : fil solide ou toronné passant par le centre, généralement en cuivre ou en aluminium, qui transporte le signal électrique.

Isolation diélectrique : Autour du conducteur interne se trouve un matériau isolant (tel que de la mousse ou du polyéthylène) qui maintient la position et les caractéristiques électriques du conducteur.

Conducteur/blindage externe : une couche métallique (généralement constituée d'un blindage tressé ou en feuille) qui entoure le diélectrique, offrant une protection contre les interférences électromagnétiques (EMI) et maintenant l'intégrité du signal.

Gaine extérieure : une couche de protection externe composée de matériaux tels que le PVC, le PE ou d'autres matériaux qui protègent le câble des dommages physiques et des facteurs environnementaux.

Impédance:

Les câbles coaxiaux RF ont généralement une impédance caractéristique spécifique (généralement 50 ou 75 ohms). Faire correspondre l'impédance du câble aux appareils auxquels il se connecte est crucial pour l'intégrité du signal.

Types et normes :

Il existe différents types de câbles coaxiaux RF, notamment RG6, RG58, RG59, RG174, RG213, LMR, etc. Chaque type varie en termes d'impédance, de taille et d'utilisation, adapté à différentes applications et fréquences.

Différentes normes peuvent s'appliquer, en fonction du cas d'utilisation spécifique ou des exigences du secteur.

Connecteurs :

Les câbles coaxiaux RF utilisent des connecteurs à chaque extrémité pour s'interfacer avec les appareils. Les types de connecteurs courants incluent BNC, SMA, type N, TNC, type F et autres, qui sont choisis en fonction de l'application et de l'équipement connecté.

Gamme de fréquences:

Les câbles coaxiaux RF sont conçus pour transmettre des signaux dans des plages de fréquences spécifiques, qui peuvent varier en fonction du type de câble et de l'application. Ils sont couramment utilisés dans des fréquences allant de plusieurs mégahertz (MHz) à gigahertz (GHz).

Applications:

Largement utilisé dans les télécommunications, les communications par satellite, la télévision par câble, les systèmes Wi-Fi, les systèmes radio, les radars, les instruments et autres applications de transmission de signaux haute fréquence.

Perte et atténuation :

Les câbles coaxiaux RF présentent une perte de signal (atténuation) inhérente à la distance. La qualité, la longueur et la fréquence du câble affectent le degré de perte de signal.

La sélection du câble coaxial RF approprié implique de prendre en compte des facteurs tels que la plage de fréquences souhaitée, les exigences d'impédance, les conditions environnementales et la compatibilité avec les appareils. Comprendre les spécifications du câble et les exigences de l'application est crucial pour garantir une transmission fiable du signal et minimiser les interférences. Ces câbles sont disponibles auprès de fournisseurs d'électronique, de détaillants spécialisés et de distributeurs spécialisés dans les composants et équipements RF.

Le câble est disponible dans de nombreuses tailles différentes pour vous aider à obtenir la longueur dont vous avez besoin. Les câbles sont disponibles en différentes longueurs comme {{0}},3 m, 0,9 m, 1,8 m, 3 m, 3,6 m, 4,6 m et 7,6 m ou autres selon votre demande.
